根據冷卻介質和冷卻方式的不同,冷凝器分為:水冷式冷凝器,風冷式冷凝器,蒸發式冷凝器三大類。

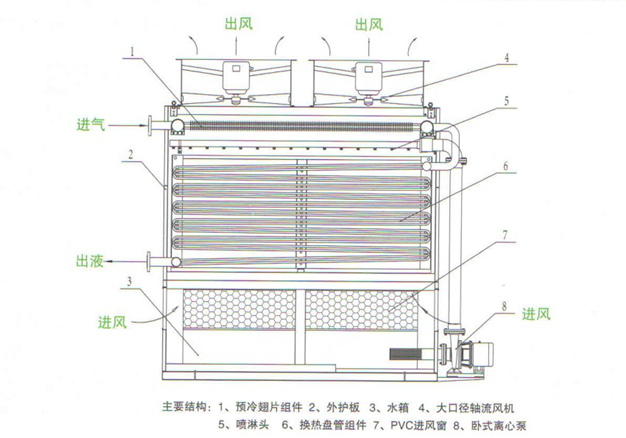

蒸發式冷凝器:集冷凝器、水汞、冷卻塔、循環水池于一體。結構緊湊,占地面積小投資省,使用維護方便,性能穩定,節水節電明顯,運行壓力低。比空冷式節能,比水冷式節水。
水冷式冷凝器:應用廣泛、結構緊湊、使用方便。性能基本穩定,但衰減較快,效率不太高,還還需要配置循環水水系統。不適合缺水地區及低溫地區,冬季水系統易造成凍結,故障率較高,適合于凝負荷大,環境溫度高的場合。在運行中均要配合冷源或者算熱設備配合運行。
風冷式冷凝器:水冷式冷凝器中,按其形狀有套管式、殼管式及板式等。套一根或數根直徑較小的銅管(光滑管或低肋管)然后根據機組安排的要求彎制成圓形或 U形螺旋型式。制冷劑蒸氣從上部進入外套管,裝配式冷庫制冷用的套管式冷凝器:一根直徑較大的鋼管或銅管中。冷凝液從外套管下部流出;而冷卻水則由下部進入內管,與制冷劑呈逆向流動,沿程吸收制冷劑蒸氣的熱量,.后由上部流出,這種型式的冷凝器常用于冷負荷小于40kW活動冷庫、小型冷庫氟利昂制冷系統中。在風冷式冷凝器中,活動冷庫壓縮機中制冷劑放出的熱量被冷卻水帶走。性能可靠,成本略高于水冷,運行壓力高,運行維護安裝簡單。適合在水資源缺乏地區。
綜合比較蒸發式冷凝器與水冷式冷凝器及冷卻水塔總耗電(制冷壓縮機耗電+風機電耗+循環水汞電耗)可節電17%。新建冷庫普通采用了蒸發式冷凝器。所有的冷凝器都是把氣體或蒸氣的熱量帶走而運轉的。
